27.12 MHz ప్రమాణం: ఎందుకు RF వెల్డింగ్ భిన్నంగా వేడెక్కుతుంది

RF వెల్డింగ్ మరియు సాంప్రదాయిక ఉష్ణ బంధం మధ్య ప్రధాన వ్యత్యాసం కేవలం సామర్థ్యం కాదు-ఇది పదార్థం ద్వారా వేడి ప్రయాణించే దిశ.

సాంప్రదాయిక పద్ధతులు (హాట్ బార్‌లు, హీటెడ్ ప్లేటెన్‌లు, హీట్ గన్‌లు) పదార్థ ఉపరితలంపై శక్తిని వర్తింపజేస్తాయి మరియు లోపలి భాగాన్ని బంధన ఉష్ణోగ్రతకు తీసుకురావడానికి ప్రసరణపై ఆధారపడతాయి. సన్నని చిత్రాలకు ఇది తగినంతగా పనిచేస్తుంది. ప్రీమియం వాటర్‌ప్రూఫ్ గేర్‌లో ఉపయోగించే మందపాటి, దట్టమైన TPU లామినేట్ ఫ్యాబ్రిక్‌ల కోసం, ఇది ఒక ఆచరణాత్మక సమస్యను సృష్టిస్తుంది: అంతర్గత ఇంటర్‌ఫేస్‌ను ఫ్యూజన్ ఉష్ణోగ్రతకు తీసుకురావడానికి, ముందుగా బయటి పొరను కాలిపోవడం లేదా వికృతీకరించడం వంటి ప్రమాదానికి తగినంత ఉపరితల నివాస సమయం అవసరం. మెటీరియల్ మందం పెరిగేకొద్దీ "తగినంత కాదు" మరియు "చాలా ఎక్కువ" మధ్య విండో ఇరుకైనది.

RF వెల్డింగ్ పదార్థం లోపలికి కాకుండా లోపల నుండి వేడిని ఉత్పత్తి చేయడం ద్వారా దీనిని దాటవేస్తుంది. వృత్తిపరమైన RF వెల్డింగ్ పరికరాలు 27.12 MHz వద్ద పనిచేస్తాయి-ఈ తరగతి పారిశ్రామిక పరికరాల కోసం కేటాయించబడిన ISM (పారిశ్రామిక, శాస్త్రీయ మరియు వైద్య) రేడియో ఫ్రీక్వెన్సీ బ్యాండ్. ఈ పౌనఃపున్యం వద్ద, ప్రత్యామ్నాయ విద్యుదయస్కాంత క్షేత్రం TPUలోని ధ్రువ అణువులను ప్రతి డోలనంతో పునఃసృష్టికి ప్రయత్నించేలా చేస్తుంది: సెకనుకు దాదాపు 27 మిలియన్ సార్లు. ఇది ఉత్పత్తి చేసే పరమాణు ఘర్షణ ఉపరితలం నుండి అంతర్గత ఉష్ణ వాహకతపై ఆధారపడకుండా, ఫ్యూజన్ జరగాల్సిన ఇంటర్‌ఫేస్ వద్ద వెల్డ్ జోన్ అంతటా ఒకే విధంగా వేడిని ఉత్పత్తి చేస్తుంది.

ఏకకాలంలో వర్తించే వాయు పీడనం కింద, చేరిన ఇంటర్‌ఫేస్‌లోని పదార్థం ఫ్యూజన్ ఉష్ణోగ్రతకు చేరుకుంటుంది మరియు పొరలు పరమాణు స్థాయిలో విలీనం అవుతాయి. ఫీల్డ్ తీసివేయబడిన తర్వాత మరియు పదార్థాన్ని నిరంతర ఒత్తిడిలో చల్లబరుస్తుంది, రెండు ప్యానెల్‌ల మధ్య అసలు సరిహద్దు ఇకపై నిర్మాణాత్మకంగా ఉండదు-వెల్డ్ జోన్ అనేది ఒకే నిరంతర పదార్థంగా మారింది. విధ్వంసక పుల్ టెస్టింగ్‌లో, ఈ జోన్ సాధారణంగా చుట్టుపక్కల బేస్ ఫాబ్రిక్ యొక్క వైఫల్య బిందువును కలిగి ఉంటుంది. సరిగ్గా అమలు చేయబడిన RF వెల్డ్ కోసం ఆ ఫలితం ప్రాక్టికల్ బెంచ్‌మార్క్.

వెల్డింగ్ 840D హై-టెనాసిటీ TPU: ఎర్రర్ కోసం ఒక ఇరుకైన మార్జిన్

RF వెల్డింగ్ అనేది అనుకూలమైన థర్మోప్లాస్టిక్‌ల పరిధిలో పనిచేస్తుంది-PVC, PET, EVA, వివిధ PU-కోటెడ్ ఫ్యాబ్రిక్స్. లోడ్ కింద నిరంతర రాపిడి నిరోధకత మరియు నిర్మాణ సమగ్రత అవసరమయ్యే భారీ-డ్యూటీ అవుట్‌డోర్ అప్లికేషన్‌ల కోసం, 840-డెనియర్ హై-టెన్సిటీ TPU బెంచ్‌మార్క్ మెటీరియల్. ప్రాసెస్ క్రమాంకనంపై అత్యధిక డిమాండ్‌లను ఉంచేది కూడా ఇదే.

అధిక డెనియర్ అంటే వెల్డ్ జోన్ వద్ద ఎక్కువ పదార్థ ద్రవ్యరాశి, ఇది ఫ్యూజన్ ఉష్ణోగ్రతకు తీసుకురావడానికి ఎక్కువ విద్యుదయస్కాంత శక్తి అవసరం. ఇబ్బంది ఏమిటంటే, దీని అర్థం శక్తిని పెంచడం కాదు. ఆపరేటింగ్ విండో-తగినంత శక్తి (అసంపూర్ణ ఫ్యూజన్, లీక్-ప్రోన్ వెల్డ్) మరియు అధిక శక్తి (మెటీరియల్ స్కార్చింగ్, కాంప్రమైజ్డ్ వాటర్ ప్రూఫ్ అవరోధం) మధ్య పరిధి - ఫాబ్రిక్ బరువు పెరిగేకొద్దీ ఇరుకైనది. 420D TPUలో క్లీన్‌గా పనిచేసే పవర్ సెట్టింగ్ అదే సైకిల్ సమయంలో 840Dలో కోల్డ్ స్పాట్‌లను ఉత్పత్తి చేస్తుంది, అయితే 840D కోసం క్రమాంకనం చేసిన సెట్టింగ్ అదే ఉత్పత్తిలో సన్నని పదార్థాలను కాల్చవచ్చు.

దీన్ని నిర్వహించడానికి మెటీరియల్-నిర్దిష్ట క్రమాంకనం అవసరం. 840D TPU ఉత్పత్తి శ్రేణిలోకి ప్రవేశించినప్పుడు-కొత్త ఉత్పత్తి పరిచయం లేదా అదే సరఫరాదారు నుండి కొత్త బ్యాచ్ మెటీరియల్-RF పవర్ అవుట్‌పుట్, ప్రెస్ ప్రెజర్ మరియు సైకిల్ టైమింగ్ నిర్దిష్ట మెటీరియల్‌కు వ్యతిరేకంగా ధృవీకరించబడాలి: దాని నిరాకరణ, TPU పూత బరువు మరియు సూత్రీకరణ. ఈ పారామితులు డాక్యుమెంట్ చేయబడిన SOPకి చెందినవి, ప్రతి ప్రొడక్షన్ రన్ ప్రారంభంలో ధృవీకరించబడతాయి. అన్ని ఫాబ్రిక్ బరువులకు ఏకరీతి సెట్టింగ్‌లను వర్తింపజేసే సదుపాయం ఈ పనిని చేయడం లేదు, సామర్థ్యం ఎలా వివరించబడింది.

ఉత్పత్తి స్థిరత్వాన్ని నిర్ణయించే మూడు ప్రక్రియ వేరియబుల్స్

ప్రోటోటైప్ పాసింగ్ ప్రెజర్ టెస్టింగ్ సరైన వెల్డ్ సాధించగలదని నిర్ధారిస్తుంది. స్థిరమైన ఉత్పత్తికి వాల్యూమ్ అంతటా పునరావృతం కాదా అని నిర్ణయించే వేరియబుల్‌లను నియంత్రించడం అవసరం.

డై టూలింగ్ ప్రెసిషన్

వెల్డింగ్ డై-ఆకారపు ఎలక్ట్రోడ్ పదార్థాన్ని సంప్రదిస్తుంది మరియు వెల్డ్ జ్యామితిని నిర్వచిస్తుంది-ఇత్తడి లేదా అల్యూమినియం నుండి నిర్దిష్ట సీమ్ నమూనా ద్వారా అవసరమైన కొలతలు వరకు తయారు చేయబడుతుంది. ఈ సాధనంలో డైమెన్షనల్ ఖచ్చితత్వం ద్వితీయ ఆందోళన కాదు. అసమాన డై ఉపరితలం వెల్డ్ జోన్ అంతటా అసమాన పీడన పంపిణీని ఉత్పత్తి చేస్తుంది, ఇది అసమాన అంతర్గత వేడిని ఉత్పత్తి చేస్తుంది: పదార్థం పూర్తి ఫ్యూజన్ ఉష్ణోగ్రతను చేరుకోని చల్లని మచ్చలు మరియు అది వేడెక్కిన హాట్ స్పాట్‌లు. కోల్డ్ స్పాట్స్ లీక్ ఇనిషియేషన్ పాయింట్లుగా మారతాయి. హాట్ స్పాట్‌లు మెటీరియల్ సన్నబడటానికి సంబంధించిన ప్రాంతాలుగా మారతాయి, ఇవి దీర్ఘకాలిక సీమ్ సమగ్రతను రాజీ చేస్తాయి.

డై వేర్ ఉత్పత్తి పరిమాణంపై అదే ప్రభావాన్ని కలిగి ఉంటుంది. ఉత్పత్తి ప్రచారం ప్రారంభంలో సహనంలో ఉన్న సంప్రదింపు ఉపరితలాలు క్రమంగా సహనం నుండి బయటపడతాయి. బాధ్యతాయుతమైన RF వెల్డింగ్ కార్యకలాపాలు డై కండిషన్‌ను ట్రాక్ చేస్తాయి మరియు దుస్తులు వెల్డ్ నాణ్యతను ప్రభావితం చేసే ముందు సాధనాలను భర్తీ చేస్తాయి లేదా రీకాలిబ్రేట్ చేస్తాయి-QC పరీక్ష ఎలివేటెడ్ ఫెయిల్యూర్ రేట్లను చూపడం ప్రారంభించిన తర్వాత కాదు.

ప్రెజర్ అప్లికేషన్: రెండు దశలు, రెండు వేర్వేరు విధులు

RF వెల్డింగ్‌లోని వాయు పీడనం క్రియాశీల వెల్డ్ దశ మరియు తదుపరి శీతలీకరణ దశలో మరియు రెండింటిలోనూ విభిన్న విధులను నిర్వహిస్తుంది.

క్రియాశీల RF దశలో, పీడనం వెల్డ్ ఇంటర్‌ఫేస్‌లో మెటీరియల్ లేయర్‌ల మధ్య సన్నిహిత సంబంధాన్ని నిర్ధారిస్తుంది, TPU ఫ్యూజన్ ఉష్ణోగ్రతకు చేరుకున్నప్పుడు పరమాణు ఇంటర్‌మింగింగ్‌ను అనుమతిస్తుంది. RF శక్తి తొలగించబడిన తర్వాత శీతలీకరణ దశలో, పాలిమర్ గొలుసులు పటిష్టం అయినప్పుడు ఒత్తిడి ఫ్యూజ్డ్ జోన్‌ను స్థానంలో ఉంచుతుంది. వెల్డ్ జోన్ తగినంతగా చల్లబడే ముందు ఒత్తిడిని విడుదల చేయడం వలన ఇప్పటికీ మృదువైన పదార్ధం వైకల్యం చెందడానికి అనుమతిస్తుంది - బలహీనమైన బంధాన్ని ఉత్పత్తి చేస్తుంది మరియు వెల్డ్ జోన్ అంచులలో డైమెన్షనల్ అసమానతలను ఉత్పత్తి చేస్తుంది, ఇవి ఉపయోగంలో ఒత్తిడి ఏకాగ్రత పాయింట్లుగా మారతాయి.

అధిక-వాల్యూమ్ RF వెల్డింగ్‌లో అకాల ఒత్తిడి విడుదల అనేది అత్యంత సాధారణ ప్రక్రియ సత్వరమార్గాలలో ఒకటి, ఇక్కడ సైకిల్ టైమ్ ప్రెజర్ త్వరగా తదుపరి భాగానికి వెళ్లడానికి కార్యాచరణ ప్రోత్సాహాన్ని సృష్టిస్తుంది. ఫలితంగా వచ్చే వెల్డ్స్ తరచుగా దృశ్య తనిఖీ మరియు ప్రారంభ అల్ప-పీడన పరీక్షలో ఉత్తీర్ణత సాధిస్తాయి, ఆపై ఫీల్డ్‌లో నిరంతర లోడ్ మరియు పునరావృత ఫ్లెక్స్ సైక్లింగ్‌లో ఎలివేటెడ్ ఫెయిల్యూర్ రేట్లను చూపుతాయి.

సైకిల్ టైమింగ్

పూర్తి RF వెల్డింగ్ చక్రం మూడు దశల్లో నడుస్తుంది: ప్రీ-ప్రెస్ (RF యాక్టివేషన్‌కు ముందు వర్తించే ఒత్తిడి, డైలో మెటీరియల్‌ని సరిగ్గా కూర్చోవడానికి అనుమతిస్తుంది), యాక్టివ్ వెల్డ్ (RF ఎనర్జీ ఆన్, మాలిక్యులర్ హీటింగ్ మరియు ఫ్యూజన్ సంభవించడం) మరియు ఒత్తిడిలో శీతలీకరణ (RF ఆఫ్, వెల్డ్ జోన్ ఘనీభవించడం). ప్రతి దశ పదార్థం మందం, పూత బరువు మరియు ఉపయోగంలో ఉన్న డై జ్యామితికి నిర్దిష్టంగా సరైన వ్యవధిని కలిగి ఉంటుంది.

ఈ సమయాలు పదార్థాల మధ్య బదిలీ చేయవు. నిర్దిష్ట TPU స్పెసిఫికేషన్ కోసం అభివృద్ధి చేయబడిన సైకిల్ భారీ ఫాబ్రిక్‌ను అండర్-వెల్డ్ చేస్తుంది మరియు అదే ఉత్పత్తిలో ఇతర చోట్ల ఉపయోగించిన ఓవర్-వెల్డింగ్ లైటర్ మెటీరియల్ రిస్క్ చేస్తుంది. ఉత్పత్తి పరుగుల మధ్య మెటీరియల్ స్పెసిఫికేషన్‌లు మారినప్పుడు-వేర్వేరు డెనియర్, వేర్వేరు పూత బరువులు, విభిన్న సరఫరాదారు బ్యాచ్‌లు-సైకిల్ పారామితులకు తిరిగి ధ్రువీకరణ అవసరం, కొనసాగింపు ఊహ కాదు.

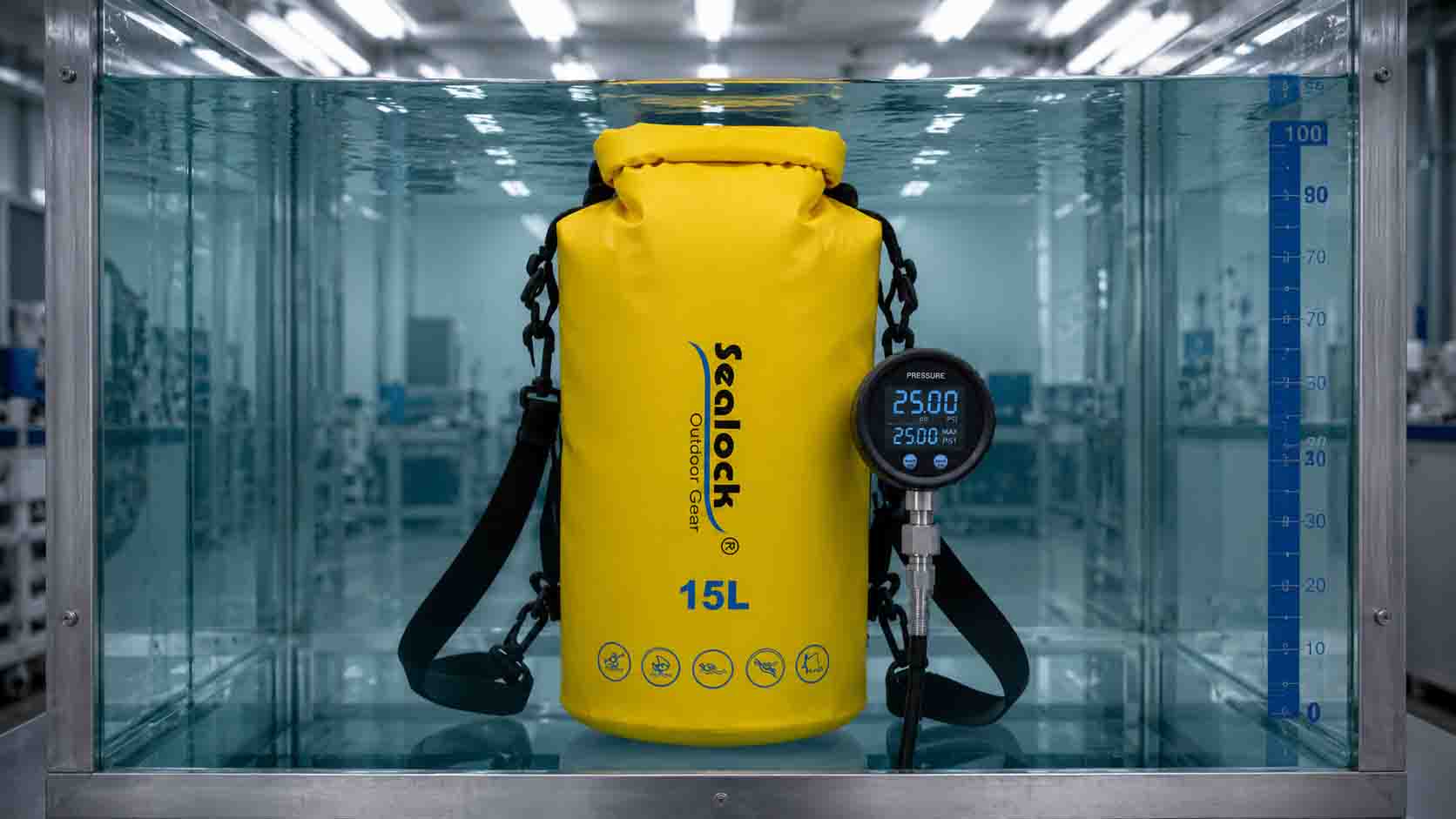

1.0 బార్ హైడ్రోస్టాటిక్ ప్రెజర్ టెస్టింగ్: ఇది వాస్తవానికి ఏది నిర్ధారిస్తుంది

విజువల్ సీమ్ తనిఖీ ఉపరితల-స్థాయి లోపాలను గుర్తిస్తుంది: కనిపించే బర్న్ మార్కులు, వెల్డ్ కవరేజీలో స్పష్టమైన ఖాళీలు, స్థూల డైమెన్షనల్ డిస్టార్షన్. ఇది అండర్-ఫ్యూజ్డ్ ఇంటీరియర్ జోన్‌లను, వెల్డ్ ఇంటర్‌ఫేస్‌లో మైక్రో-వాయిడ్‌లను లేదా పరిసర పరిస్థితులలో ఉండే కోల్డ్ స్పాట్‌లను గుర్తించదు, అయితే లోడ్‌లో తెరవబడుతుంది. ఏదైనా ఒత్తిడి-రేటింగ్ దావా ఉన్న జలనిరోధిత ఉత్పత్తుల కోసం, దృశ్య తనిఖీ అనేది ఒక అంతస్తు, పైకప్పు కాదు.

1.0 బార్ హైడ్రోస్టాటిక్ ప్రెజర్ టెస్ట్ అనేది తీవ్రమైన RF వెల్డెడ్ అవుట్‌డోర్ ఉత్పత్తులకు ధ్రువీకరణ ప్రమాణం. ఒక బార్ 10-మీటర్ల నీటి కాలమ్ యొక్క హైడ్రోస్టాటిక్ పీడనానికి అనుగుణంగా ఉంటుంది-ముఖ్యంగా సబ్‌మెర్షన్ పరిస్థితులకు మించి చాలా అవుట్‌డోర్ ఉత్పత్తులు ఫీల్డ్ వినియోగంలో ఎదుర్కొంటాయి, ఇది ఖచ్చితంగా అర్ధవంతమైన ఉత్పత్తి అర్హత పరీక్షగా చేస్తుంది.

విధానం: పూర్తయిన ఉత్పత్తులు 1.0 బార్ అంతర్గత ఒత్తిడికి పెంచబడతాయి మరియు నీటిలో మునిగిపోతాయి లేదా నిర్ణీత వ్యవధిలో ఒత్తిడిలో ఉంచబడతాయి. పాస్ కండిషన్ అనేది ఏదైనా సీమ్, వెల్డ్ జోన్ లేదా క్లోజర్ పాయింట్ నుండి జీరో మైక్రో-బబుల్ ఎమిషన్. ఒకే బుడగ ఒక లీక్ మార్గాన్ని సూచిస్తుంది, ఇది స్కేల్‌తో సంబంధం లేకుండా క్షేత్ర వినియోగంలో నీటిని ప్రవేశిస్తుంది. ఈ పరీక్ష స్థాయిలో ఆమోదయోగ్యమైన పాక్షిక పాస్ లేదు.

పరీక్ష సమయంలో నిర్దిష్ట యూనిట్ ఒత్తిడిని కలిగి ఉందో లేదో పరీక్ష నిర్ధారిస్తుంది. 1.0 బార్‌ను దాటిన ఉత్పత్తి ప్రతి వెల్డ్ జోన్‌లో పూర్తి పరమాణు సంలీనాన్ని నిర్ధారించింది, పూర్తి సీమ్ జ్యామితి అంతటా సరైన డై కాంటాక్ట్ మరియు ఒత్తిడి విడుదలకు ముందు తగిన శీతలీకరణను నిర్ధారించింది. ఉత్పాదక పరుగు అంతటా స్థిరమైన పాస్ రేట్లు ప్రక్రియ నియంత్రణకు సాక్ష్యంగా ఉంటాయి-పాజిటివ్ ట్రెండ్‌కి జరిగిన వ్యక్తిగత యూనిట్ వైవిధ్యం కాదు.

టెస్టింగ్ ఫ్రీక్వెన్సీ పరీక్ష తీవ్రత వలె పర్యవసానంగా ఉంటుంది. క్లిష్టమైన సీమ్ ఉత్పత్తులపై ప్రతి-యూనిట్ పరీక్ష పూర్తి ఉత్పత్తి కవరేజీని అందిస్తుంది మరియు అవి రవాణా చేయడానికి ముందు వ్యక్తిగత వైఫల్యాలను క్యాచ్ చేస్తుంది. బ్యాచ్ నమూనా తక్కువ ఖర్చుతో గణాంక విశ్వాసాన్ని అందిస్తుంది కానీ వ్యక్తిగత వైఫల్యాలను అనుమతిస్తుంది. సముచితమైన ప్రోటోకాల్ ఒక యూనిట్ ఫీల్డ్ వైఫల్యం యొక్క దిగువ ధరపై ఆధారపడి ఉంటుంది-ఒక లీక్ వారంటీ క్లెయిమ్ మరియు సంభావ్య బ్రాండ్ ఎక్స్‌పోజర్‌ను ఉత్పత్తి చేసే ఉత్పత్తుల కోసం, ప్రతి యూనిట్ పరీక్ష అనేది హేతుబద్ధమైన స్థానం.
